MOST-RCA - Адаптер предназначен для организации RCA (линейных аналоговых) выходов в автомобильных аудиосистемах с оптической шиной MOST. Он позволяет использовать нештатный усилитель / усилители вместо оригинального.
Совместим с автомобилями:
- Audi A4, A5, A6, A8, Q5, Q7 с системами MMI 2G/3G/3G+ (до 2014)
- BMW (E60, E70, E71, E90, E92, F10, F30, ... вся F-серия), кроме E65
- Land Rover (Freelander 2, Discovery 3 и 42, Freelander 2015), все Range Rover
- Mercedes Benz (2008+)
- Porsche
- Volvo (S40, S60, S80, XC70, XC90)
- VW Touareg NF.
- Jaguar.
Комплект поставки:

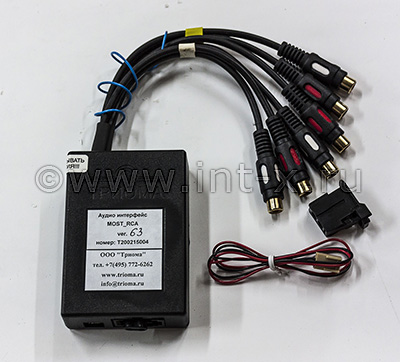

- Адаптер Most-RCA (размеры корпуса - 90*60*25мм);
- Кабель питания 0,4м (разъем с красным и черным проводами).
- Джамперы (перемычки) - 2 шт.
- Краткая инструкция.
В зависимости от комплектации автомобиля, возможно, дополнительно потребуется (приобретаеться отдельно и в комплект поставки не входит):
- оптическая нитка (0,8м) и коннектор
* для Volvo (во время процедуры присвоения серийного номера),
* для BMW и MB (если штатный усилитель отсутствует).
* для систем MMI 3G+ (Audi и VW Touareg NF).
или
- только оптический коннектор
* для BMW и MB (если штатный усилитель имеется).
Описание
Аудио-интерфейс MOST-RCA:
1) эмулирует штатный усилитель мощности.
2) выделяет из оптического потока основной стерео-сигнал, а также звуковые сигналы от телефона, системы навигации, парктроников и прочие дополнительные сообщения.
3) осуществляет подмешивание дополнительных сигналов к основному в соответствующих пропорциях по каждому звуковому каналу с помощью цифровых микшеров.
4) выделяет отдельный канал сабвуфера и при наличии регулировки сабвуфера управляет уровнем этого канала.
5) формирует на своих выходах аналоговые выходы сигналов в стандарте RCA амплитудой 2V.
6) при его использовании в системе сохраняются все регулировки, а также работоспособность дополнительных компонентов (навигация, модуль телефона и т.п.).
7) воспроизведение звука с ДВД источника возможно только в режиме «Стерео». Устройство не имеет встроенного декодера многоканального звука 5.1, поэтому при попытке воспроизведения звука 5.1 никакого сигнала транслироваться не будет.!
- Адаптер обеспечивает точное распределение всех служебных и информационных сигналов по соответствующим акустическим каналам (передним, задним, левым и правым).
- Поддерживается «Fader» (фронт/тыл), баланс и все частотные регулировки.
Устройство (помимо оптического соединителя MOST) содержит выход управления "Remout" и три пары разъемов RCA (выход на переднюю акустику (FR и FL), на заднюю акустику (RR и RL) и на сабвуфер (SR и SL)). Максимальная амплитуда выходного сигнала – 2 вольта, что согласуется с входными сигналами современных усилителей. Частотная характеристика выхода на сабвуфер имеет срез на частоте 100Гц, который обеспечивается цифровым фильтром второго порядка.
Общие технические характеристики
- Общие технические характеристики
- Габаритные размеры корпуса адаптера: 110х80х27мм
- Напряжение питания: 8 … 16 вольт
- Потребляемый ток в спящем режиме: не более 0,5 mA
- Аналоговый выходной сигнал: RCA 2 VRMS
- Неравномерность АЧХ в диапазоне частот 20Hz…20KHz: не более 0,5db
- Допустимая нагрузка на RCA выходах: не менее 1 кОм
- Количество полос эквалайзера: 5 полос
- Глубина регулировок эквалайзера: +/- 15db
- Глубина регулировок низких и высоких частот: +/- 12db
- Порог срабатывания антиклиппирования: +2db
Характеристики звукового процессора (STA309A)
- Разрядность звукового процессора: 24 bit
- Динамический диапазон: не менее 100 db
- Количество одновременно активных каналов: 5 каналов (1-стерео и 4-моно)
Характеристики ЦАП (PCM1680)
- Тип преобразования: Delta-Sigma
- Разрядность преобразователя: 24 bit
- Динамический диапазон: не менее 105 db
- Коэффициент гармонических искажений: 0,002%
